Warum ist Bert die Gülleveredelung - Anlage so Günstig im Unterhalt? => Durch die Technik:

Fermenter - Technologie:

1. TGL (Thermo-Gas-Lift)
2. Überdruckdurchmischung (Schwip-schwap-Technik)
3. Entschwefelung
4. Schwimmdeckenverhinderung

Beheizung – Durchmischung – Gasentschwefelung: der patentierte Thermo-Gas-Lift (TGL):

Der Thermo-Gas-Lift arbeitet wie ein Tauchsieder, ein Mixer und ein Schwefelbinder in einem. Das sich durch Eigenwärme und zusätzlich leichte Erhitzung (auf 37 Grad) im Fermenter bildende Gas führt nach automatischem Öffnen eines Druckausgleichsventils zu einem heftigen Strömungsdruck. Diese Strömung führt sodann zu einer Durchmischung der Inhalte von Kammer 1 zu Kammer 2, ohne dass mechanische (wartungsanfällige und Energie verbrauchende) Bauteile notwendig sind.

Lediglich ein kleines zusätzliches Rührwerk in der Kammer 1 sorgt dafür, dass sich keine Schwimmdecke aus Schaum und festen Teilen bildet kann und das Aufströmen des Gases behindern würde. Wir nennen dies „Schwipp/Schwapp-Technik".

Durch Wärme und Durchmischung wird der Schwefel im Gärrest gebunden. Ein höherer Schwefelanteil macht somit aus der Gülle einen wertvollen Depotdünger, welcher signifikant stickstoffreicher und zudem flüssiger, geruchsärmer und weniger ätzagressiv ist. Ihre Pflanzen und auch Ihre Nachbarn werden sich freuen.

Strömungsbild : Patent der Uni Innsbruck

Hier sehen Sie die Darstellung der Überdruckdurchmischung zwischen Kammer 1 und Kammer 2:

Die Darstellung der Pendelschwingung ist nach den Berechnungen erstellt worden.

Die Pfeile entsprechen den Druckverhältnissen in den beiden Kammern und zeigen die Strömungsrichtungen an.

Die linke Hälfte der Animation ist die Kammer 2, die rechte Hälfte die Kammer 1.

ist die Abkürzung für Bio4Gas EXPRESS Reaktor Technologie

und der Produktname für unsere Gülleveredelungsanlagen.

bert entwickelt sich in Deutschland wie auch International zum Markenzeichen für
100% Gülleveredelungsanlagen.

Als einziger weltweiter Anbieter von reinen Gülleveredelungsanlagen focussieren wir uns auf kleine, wirtschaftliche Biogasanlagen, die auch im industriellen Bereich beliebt sind, und aus industriellen Biomasseabfällen Energie (Strom,Wärme und Kälte) erzeugen.

Vorteil: von Bert:

Die bert Biogasanlagen von Bio4Gas EXPRESS GmbH:

• Gülle-basierte Technik,
• Milchvieh, Rinder- und/oder Schweinegülle, Hühnertrockenkot, etc.
• Silage-Beigabe sprich Futterreste und Pflanzensilage möglich - aber nicht notwendig
• Gärreste als Dünger eingesetzt
• Strom und Wärmegewinnung
• Einspeisung des erzeugten Stroms ins öffentliche Netz. lt. EEG.
• Vergütung auf 20 Jahre garantiert.

Nutzung der erzeugten Wärme für Stall, Haus, Nebengebäude
oder nachbarschaftliche, kommunale Einrichtungen

• Investitionssumme ab 160.000 €
• Eigenleistung inklusive
• Schnelle Aufbauzeit  ab 18 Tagen
• komplett vormontierte Technik
• unauffällige Bodenversenkung des Fermenters
• modular erweiter- und vergrößerbar
• Vereinfachtes Genehmigungsverfahren
• Service und Wartungsverträge
• individuell abgestimmte Service-Pakete, bis zur „Vollkasko“ Wartung
• Überwachung der Biologie durch die Universität Innsbruck
• Service Hotline
• Fernwartung möglich, Steuerung und Kontrolle durch moderne Kommunikationsgeräte (WEB, Mobiltelefon, iPhone, iPad)

      Ich berate für Bio4gas & Biete Ihen den Vor Ort Service

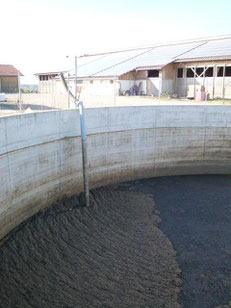

Was ist Gülle???

Gülle ist ein weiter Begriff und man muss sich mit dem Thema etwas näher beschäftigen um die Zusammenhänge zu verstehen. Gülle und Mist sind ein unterschätzet Energei Faktor am Landwirtschaftlichen Bertieb

Definition von Gülle (aus Wikipedia.de):

„Gülle ist ein natürlich anfallender Wirtschaftsdünger, der hauptsächlich aus Urin und Kot landwirtschaftlicher Nutztiere besteht. Je nach Beigabe von Einstreu und Wasser spricht man von Dick- oder Dünngülle, Schwemmmist oder Flüssigmist.
Hohe Gehalte an gebundenem Stickstoff, Phosphor, Kalium und anderen Nährstoffen machen Gülle zu einem wichtigen Dünger, dessen Vorhandensein in landwirtschaftlichen Betrieben den Bedarf an zuzukaufenden synthetischen Düngern reduziert.“

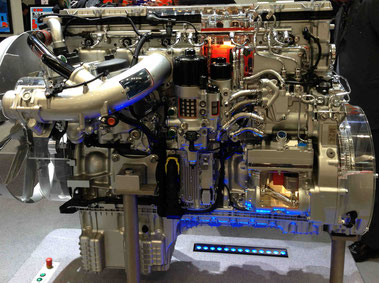

Die Gülle Qualität bestimmt die BHKW Leistung

Der "Treibstoff" in der Gülle ist die Trockensubstanz (TS). Der TS-Gehalt ist sehr unterschiedlich und ist von verschiedenen Faktoren abhängig wie: Tierart, Fütterung, Tierhaltung, und Betriebsführung.
So kommt es, dass 2000 m³ Gülle eine elektrische Leistung von 13 kW haben können und eine andere Gülle Art aus 2000 m³ nur 3 kW liefert.

Hier eine kleine Übersicht über die unterschiedlichen Gülle Arten und den daraus resultierenden elektrischen Leistungen.

Quelle: Lfl Bayrische Landesanstalt für Landwirtschaft / Bayerisches Staatsministerium für
Ernährung, Landwirtschaft und Forsten:

Diese Angaben zeigen deutlich welche unterschiedlichen elektrischen Leistungen aus der Gülle gewonnen werden können. Im Einzelfall ist daher genau zu prüfen welche Gülle Qualität vorhanden ist.

In der Landwirtschaftlichen Schule in Rotholz/Tirol
läuft seit 2006 die erste Pilotanlage.
Diese Anlage wird von der Universität Innsbruck dazu
verwendet, um fortlaufend Untersuchungen mit verschiedenen
Substraten und Substratführung zu machen.
Die Gemeinde Garmisch-Partenkirchen hat im Sommer
2010 eine Anlage (50 kWel.) gekauft, die im kommunalen
Betrieb läuft.
Dort können die lokalen landwirtschaftlichen Betriebe mit
nur wenigen Tieren ihre Gülle und Festmist bei der kommunalen
BGA abgeben und später den Gärrest wieder abholen.
Als Erweiterung wurde dieser 50B mit einem speziellen
Einbringsystem versehen, so dass auch Grünschnitt
und andere Pflanzenreste eingebracht werden können.
Weitere Anlagen in Österreich, Deutschland, Italien
und Irland befinden sich im Bau bzw. in Planung und
werden noch 2010 und 2011 in Betrieb gehen.
Bei Interesse an einem Besuchstermin rufen Sie uns an
oder senden Sie uns eine E-Mail.

 Besuchstermine bitte mit dem Büro von Bio4Gas klären. Dann kann die Refferenz Anlage besichtigt werden. Schriftliche Anmeldung bitte per Mail.

Für die Besichtigung unserer Referenzanlage in Garmisch - Patenkirchen melden Sie sich einfach per E Mail an.

Sie verlassen sich auf Experten!

Dipl. Betriebswirt Thomas Dory  und Dipl. Ing.
(FH) Horst Unterlechner (2.v.l.), die beiden Gründer der
Bio4Gas EXPRESS, haben langjährige Erfahrung und
Fachwissen auf den Gebieten Anlagenbau, Systembau,
Vertrieb, etc.. Mitgesellschafter der Bio4Gas EXPRESS
sind die beiden Wissenschaftler der Universität Innsbruck,
die die patentierte TGL-Technologie mit entwickelt haben
(Professor Dr. Heribert Insam, und Dr. Bernhard
Wett, l.). Die Abt. Mikrobiologie der Uni Innsbruck unterstützt
die Bio4Gas EXPRESS in Fragen der Biologie und
Substrate. Die TGL-Technologie und die Bauweise von
revolutionieren die Wirtschaftlichkeit der Gülle-
Kleinbiogasanlagen oder Gülle-Veredelungsanlagen.

Bilder und Beschreibungen mit freundlicher Genehmigung der Firma Bio4gas.

Alle Bildrechte auf dieser Seite gehören Bio4gas.

Falls Sie schon eine große Narvano Biogasanlage besitzen.

Biete ich Ihnen eine Holztrocknungsanlage „Dryoeko - Drywood“ von Fa.Brennholz-Partner an. Diese wird durch das EEG gefördert = KWK-Bonusfähig durch Begutachtung von einen Umweltgutachter. Profitieren Sie vom KWK Bonus! www.brennholz-partner.de

Meine Güllemenge reicht nicht aus für meine Wunsch kW_(el.)-Leistung!

Reicht die Güllemenge nicht aus für die gewünschte Leistung, kann man in begrenztem Maß andere Substrate zuführen. Zunächst sollte man nehmen was alles leicht verfügbar ist: Futterreste, Festmist, sonstige Reste. Reicht das immer noch nicht aus muß man über den Anbau / Zugabe von NAWARO nachdenken. Hier verläßt man dann allerdings das Güllekonzept, da jetzt Substratkosten, Mehrarbeit und weitere Investitionen (ggf.ein abgedecktes Güllelager) zu berücksichtigen sind. Der Erfolg von bert ist klar auf Gülle ausgerichtet. Sobald die oben genannten Zusatzkosten entstehen verändert das die Wirtschaftlichkeit. Im Falle der Fremdfinanzierung, besonders bei bert 20, sollten Zusatzkosten vermieden werden.

Warum ist die vergorene Gülle besser für Mensch und Natur!

« Ursprüngliches Motiv für die Vergärung von Gülle war die Düngereinsparung. Vergorene Gülle zeichnet sich durch einen verbesserten „Güllewert“ aus, d.h. die Flüssigkeit ist weniger aggressiv und die enthaltenen Nährstoffe, insbesondere Stickstoff, sind für die Pflanzen leichter verfügbar. Durch die anaerobe Vergärungstechnik werden viele unangenehm wirkende Geruchsstoffe im Substrat zerstört. Somit trägt die Biogasanlage zur deutlichen Senkung von Geruchsemissionen bei der Lagerung und auch der Ausbringung bei. Vergorene Gülle führt bei Ausbringung  zu weniger Ätzschäden an den Kulturpflanzen sowie an den Bodenlebewesen und kann im lokalen Bodenklima weniger Staunässe bewirken, da sie ein besseres Abflussverhalten besitzt. Durch die Vergärung wird der Anteil an mineralischem Stickstoff in der Gülle erhöht, welcher bei der Ausbringung leichter  Pflanzenverfügbar ist. Dies führt bei sachgemäßer Handhabung zu weniger Auswaschung von Stickstoff ins Grundwasser.»*

Trägt bert zur CO2 Vermeidung bei?

JA, bert trägt zur CO2 Vermeidung bei ! « Bei der Lagerung unvergorener Gülle wird Methan freigesetzt. Durch die Verwertung in einer Biogasanlage wird die Gülle ausgefault und das entstehende Methan verbrannt, wodurch seine klimaschädliche Wirkung deutlich reduziert wird. Das bei der Verbrennung des Methans freigesetzte Kohlendioxid stammt nicht aus fossilen Quellen vergangener Erdzeitalter, sondern aus dem sich ständig wiederholenden Prozess der Kohlendioxidentnahme aus der Luft, dem Aufbau von Pflanzenmaterial und seiner Zersetzung bei abbauenden Prozessen (hier Vergärung, Verbrennung). Da sich diese Vorgänge innerhalb eines Kreislaufs befinden, ist die energetische Nutzung von Biogas CO2-neutral. « *

*(Zitat von C.A.R.M.E.N. e.V. Centrales Agrar - Rohstoff -Marketing – und Entwicklungs -Netzwerk;www.carmen- ev.de )

Was passiert mit dem Schwefel?

Durch geringe Zugabe von Sauerstoff im Fermenter oxidiert der Schwefel und bleibt somit im Gärsubstrat. Dieser gewollte Effekt verbessert den Dünngewert des Gärsubstrates. Diese Art der Entschwefelung des Biogases ist lange bekannt und reduziert die Agressivität des Biogases. Dies ist gut und wichtig für den Motor im BHKW.

Was bedeutet die gesetzliche Rückbauverpflichtung für mich?

Sollten sie ihre Biogasanlage nicht mehr weiter betreiben wollen, so kann die Genehmigungsbehörde den Rückbau ihrer BGA verlangen. bert 20 läßt sich auf Grund seiner Bauweise sehr leicht und kosten günstig zurückbauen.

Ich habe knapp weniger als 100 GVE - kann ich einen bert 20 betreiben?

Bitte lesen Sie unter "Was ist Gülle" und ermitteln Sie ihren TS-Gehalt. In der Regel muß man unter 100 GVE immer mit größeren Mengen NAWARO arbeiten um auf 20 kW_(el.) Leistung zu kommen. Das widerspricht dem Güllekonzept von bert.

Was muss ich machen um ein Angebot zu bekommen?

Laden Sie den Erhebungsbogen herunter, füllen Sie diesen sehr gewissenhaft aus und faxen oder mailen Sie uns diesen an vertrieb(at)bio4gas.eu. Ein Vertriebspartner wird sich bei Rückfragen mit Ihnen in Verbindung setzen und mithelfen, dass Sie ein individuelles und konkretes Angebot erhalten.

Bieten Sie auch Finanzierung an?

Wir arbeiten mit verschiedenen regionalen und national Finanzinstituten zusammen. Wenn Sie eine Finanzierung benötigen, teilen Sie uns das bitte mit. Auf Wunsch, stellen wir dann eine Verbindung zu den passenden Finanzinstituten her.

Wie lauten die Finanzierungskonditionen?

Jeder Anbieter hat seine eigenen Finanzierungskonditionen. Seit 2009 verlangen die Finanzinstitute jedoch viel öfters einen Eigenkapital- Anteil. Da bei den bert Anlagen immer auch Eigenleistung mit einkalkuliert ist, können Sie versuchen diese Eigenleistung auch als ein Teil des "Eigenkapitals" darzustellen.

Was ist mit Versicherungen?

Versicherungskosten sind in unseren Angeboten nicht berücksichtigt. Hier gibt es verschiedene Möglichkeiten die individuell alle sehr unterschiedlich sind. Eine Maschinenbruchversicherung ist ratsam. Ob eine Betriebsausfallversicherung notwendig ist müssen Sie entscheiden. Auf Wunsch können wir Sie gerne mit kompetenten Versicherungsexperten zusammen bringen.

Welche Garantien bekomme ich?

Sie bekommen 4 Jahre Garantie auf den Fermenter nach VOB (2006). Auf den BHKW-Motor erhalten Sie i.d.R. 2 Jahre Garantie. Wir berechnen oft in unseren Wirtschaftlichkeitsberechnungen die Vollwartungsvertragskosten. Damit verlängern Sie die Garantie solange Sie den Vollwartungsvertag haben.

Wieviel TS (Trockensubstanz) kann ich maximal im bert verarbeiten?

bert ist ausgelegt auf die Verarbeitung von flüssigen Substraten. Durch die Zerkleinerung der Substrate werden diese oft flüssiger und pumpbar. Der Gesamt-TS Gehalt sollte 20% nicht überschreiten.

Wird die Stickstoff (N-Wert) Menge durch die Vergärung verringert?

Die Menge an Stickstoff verringert sich durch den Fermenter Durchlauf nicht; durch den Kohlenstoffverlust (Methan, Kohlendioxid) wird der prozentuelle N-Gehalt sogar höher --> stärkere Düngewirkung, aber keine Entspannung des N-Fracht-Problems – falls vorhanden.
