Vanadium Redox Flow Batterie (VRFB) Stromspeicher, die Zukunftstechnik für günstigere Speicherung?

Vandaium Redox Flow Batterie ( VRFB) Stromspeicher

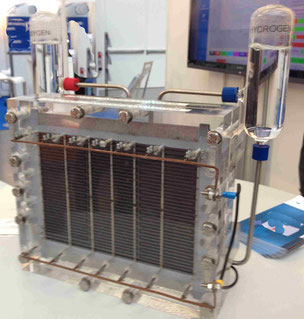

Vandaium Redox Flow Batterie ( VRFB) Stromspeicher Foto Solarstrom Simon Brennstoffzellen Technologie im Bild eine Brennstoffzelle

Alternative zu Blei oder Lithium Ionen Batterien Stromspeicher = Vanadium Redox Flow Batterie Technik

(VRFB) -> Energie Speicher System.

Tiefenentladung DoD bis zu 100%, ohne dass der Stromspeicher beschädigt wird.



Funktion : hier wird das Elektrolyt bewegt, im Gegensatz zu den klassischen Batterien. Dort begrenzt die Lebensdauer der Bleiplatten oder des Lithium mit den verschiedenen Kombinationen der Anode / Kathode mit Lithium, Eisen, Phosphor, Kobalt & Megan oder anderer Materialien…..



Einziger Schwachpunkt die Elektrolyt Pumpen. Hier sprechen wir nicht vom Austausch des ganzen Batteriesatz wie bei Akkusystemen, sondern um Standard Pumpenmotoren mit denen auch Säure oder Lage gepumptwerden. Deshalb ist dies nicht der große Kostenfaktor.

Der Brennstoffzellen Stack mit der Membran unterliegt auch einem Verschleiß, vergleichbar wie bei einem Bhkw oder Auto / LKW Motor.

Der Austausch der Pumpen und des Stack muss man mit einkalkulieren.

Vergleichbar wie bei einer Solaranlage der Werchselrichter ist der Stack das Herzstück und entscheidend für die Effizienz der Stromspeicherung.

Funktion bei der Ladung wandert ein Elektron von einem Elektrolyt zum andern und beim Entladen entgegengesetzt. Trennung im Stack die Membran.

Das ist einer der Gründe für die niedrige Energiedichte und deshalb nur für Stationäre Strom Speicher geeignet !

Die Lebensdauer ist höher und neu es sind auch kleinere Systeme Verfügbar.

Problem in der Regel wurden bisher nur Containersysteme angeboten.

Diese sind in der Regel für normale Anwender zu groß.

Wer außer einem Energieversorger / Gewerbe - Industriebetrieb benötigt eine Kapazität über 100.000 kwh?

Hier die Frage nach der Dimensionierung der Stromversorgung = Speicher - Kapazität.

Entscheidend Verhältnis Erzeugung  zum Verbrauch Tag / Nacht und den Verbrauchern = Lastprofil!



Für den Privat Anwender ist die Tag => Nachtspeicherung, des eigenen Sonnen - Strom interessant.



Egal ob der Überschuss Strom von der Photovoltaik Anlage oder von einem Bhkw kommt.

So erreichen Sie mit dem Stromspeicher die Überbrückung von Schlechtwetterperioden, vergleichbar mit den Solarwärme Thermie und Wärme Pufferspeichern.

Wirtschaftlich ist eine Stromspeicher System nur durch die Vermeidung vom Strom Netz - Einkauf. Diese Strombezugskosten werden steigen ….so wie in den letzten Jahren…

Nur die Stromgestehungskosten bleiben niedrig. Vorausgesetzt die Komponenten halten und fallen nicht aus… zb Modulleistungsgarantie …..

 Nachteil die Batterieart:

Niedrige Energiedichte, aber wenn Platz vorhanden, Ausgleich durch entsprechend große Elektrolyt Tanks

zb. 20 Liter = 1 kwh Speicher

Einfach gesagt es wechselt nur ein Elektron beim Laden deshalb kommt man nur mit großen Volumen auf eine vernünftige Kapazität.

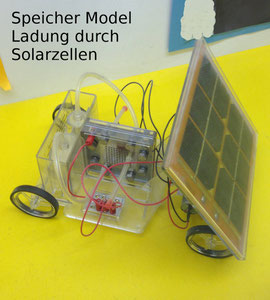

Speicher Model Ladung durch Solarzellen Redox Flow Prinzip
Speicher Model Ladung durch Solarzellen

Die Technik der Redox Flow Flüssigkeitsspeicher ist nicht neu, sondern das erste Patent wurde bereits 1949 angemeldet.



Ein neuer Anbieter aus München bietet ein kleines System an die Firma Voltstorage mit eiem Aktionspreis bis 31.01.18 Ladeleistung 3,6 kw und eier Kapazität von 6,8 kwh.



Aus Baden Württemberg dem "Ländle", bietet die Schmid Group die hauptsächlich Produktionsstraßen für Solarmodule anfertiegt  seit knapp 2 Jahren ein Vanadium - Ionen Redox Flow - System an.



Praxis Beispiel die Installation von der Firma Cellcube in Dresden bei der Gläsernen Manufaktur die auf die Elektromobilität umgebautwurde Ziel die Leitstung am Standort der Schnelladestation von VW zu Erhöhen mit 130 kwh Kapazität. Besonders Elektroauto Schnelladung bedeutet sonst eine Verstärktung des Stromnetz, dies kann man mit einem Akku vermeiden. https://www.glaesernemanufaktur.de/de/erlebnis/e-erlebniswelt



Aktuell Vanadium mit Polymeren von Jena Batterien  und Test insatllation für Groß - Speicher wo das Elektrolyt in Salz Kaverven vom Energieversorger EWE in der Gemeinde Jemgum in Ostfriesland.



Thema Energie Autarke Siedlung mit dem Ziel die Überbrückung der "Dunkelflaute im Winter" durch Redox Flow Akku das Pilot Projekt der Stadtwerke Herne mit dem Hersteller Volterion im Stadtteil Sodinge.



Forschung in Deutschlad durch das Fraunhofer-Institut für Chemische Technologie



Leistungs- Unterschiede in der Elektrolyt zusammensetzungTypeZellspannung (V)Energiedichte pro Liter
Elektrolytflüssigkeit (Wh/l)

Vanadium-Redox-Akkumulator 1,25 15 - 25 Natriumbromid-Redox-Akkumulator 1,54 25 - 50 Zink-Brom-Akkumulator1,8550 - 80

Quelle Wikipedia



Hauptvorteil der Redox Flow Systeme 100% Speichernutzung.



Keine Probleme mit den Zyklen, aber entscheidend ist die Angabe des Herstellers.

Zyklenanzahl = Lebensdauer der Strom Batterie. Volle Ent – und Beladung.

Für größere Speicher – Kapazität ist es möglich die Systeme einfach als Kaskade zusammenschalten.



Wichtig bei Batterien Blei / Lithium ist ein wichtiger Punkt die Kalendarische Lebensdauer, nicht nur die Zyklen die gerne vom Marketing "beworben" werden.

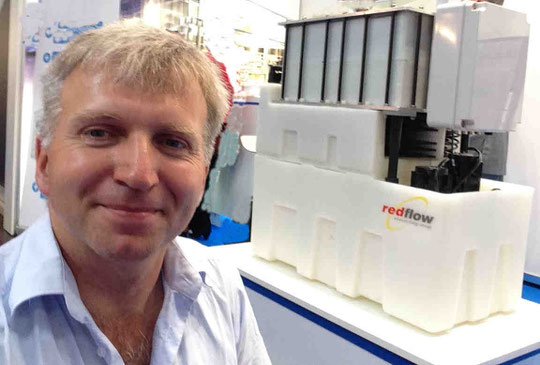

Kleines Redox Flow System mit 8 kwh Kapazität

 leider hat sich die Firma Red Flow vom Europäischen Markt zurückgezogen.

Stromspeicher der Firma Red Flow aus Australien



Ideal durch die kompakten Abmessungen

Länge 0,845m x Breite 0,4 m x Höhe 0,823 m

Gewicht = Statik beachten!

Leer 90 kg aber mit Zink - Brom Elektrolyt gefüllt 225 kg !


Redox Flow Batterie System jetzt auch im kleinen Bereich verfügbar
Redox Flow Batterie System jetzt auch im kleinen Bereich verfügbar Im Bild Große Variante Container Lösung

Redox Flow Batterie System jetzt auch im kleinen Bereich verfügbar.

Die gute Nachricht auf der Intersolar Messe 2014 fand ich  einen neuen Anbieter  für diese Stromspeicher.....

Und für die Intersolar 2015 sind weitere Hersteller angekündigt.



Sehe das Potential in der 100% Netto = Brutto Kapazität bzw. Nutzleistung und kein Risiko durch die Batterie Technologie besser gesagt höhre Lebensdauer als mit Blei oder Lithium Akkus….

Hauptvorteil 100% Nutzbar, anders als bei Blei nur 50%, oder bei Lithium je nach Hersteller 70/80 oder 90% Nutz - Kapazität.
Bei Redox Flow Systemen müssen die Komponenten zusammen passen. Tankgrösse zur Pumpenleistung und zur Durchflussmenge beim Stack.

Theoretisch wären alle Kapazitäten möglich durch das Elektrolyt - Volumen.
Aber wenn ein Hersteller ein System verkauft muss dieses eine Zertifizierung / Zulassung in Deutschland / Europa / USA erhalten. Sonst wird es in Fehlerfall schwierig durch die Produkthaftung.

Kenne bisher keinen Anbieter der ein flexibles System, bzw. kombinierbare Elemente anbieten will.


Im Bild Große Variante als Container Lösung die für die meisten Anbieter zu groß ist...

Wer braucht eine Kapazität von mehr als 500.000 kwh?

außer Energieversorger oder Industrie / Gewerbebetriebe?

Vanadium  Redox Flow Batterie mit VRFB – Technologie Foto Beispielbild
mit PV Solarstrom den Stromspeicher auf Vanadium Redox Flow Batterie mit VRFB – Technologie aufladen Foto Beispielbild Solarmodul als günstige Energiequelle

Sehe das Potential in einem Langzeitspeicher.

Dies ist nur abhängig von der Größe der Elektrolyt Tanks.

Dieser Sommer => Winter Stromspeicher ist auch Bezahlbar.

Praxis mit Großspeicher bei den Stadtwerken in Freudenstadt.

Wobei das System Skalierbar ist, nach Ihren Wünschen.





Bei Interesse an Details einfach melden E Mail oder Telefonisch 0177 159 20 95

Redox Flow Pumpe  Qualität entscheidet über die Lebensdauer
Redox Flow Pumpe

Redox Flow Pumpen



Die Material Qualität

entscheidet über die Lebensdauer,

denn das Elektrolyt ist aggressiv.

Je nach Kombination:

Anode zu Kathode

Vanadium oder andere Elemente...



Redox Flow Systeme sind als Langzeitspeicher optimal, denn dieser Batterietyp ist auf einen hohe Vollzyklen anzahl ausgelegt.

Je nach Hersteller & Elektrolyt...

Dazu ist zu noch erwähnen, dass Flow Batterien die volle Kapazität von 100% bis 0% Ladung ausnützen können = DOD 100%!
